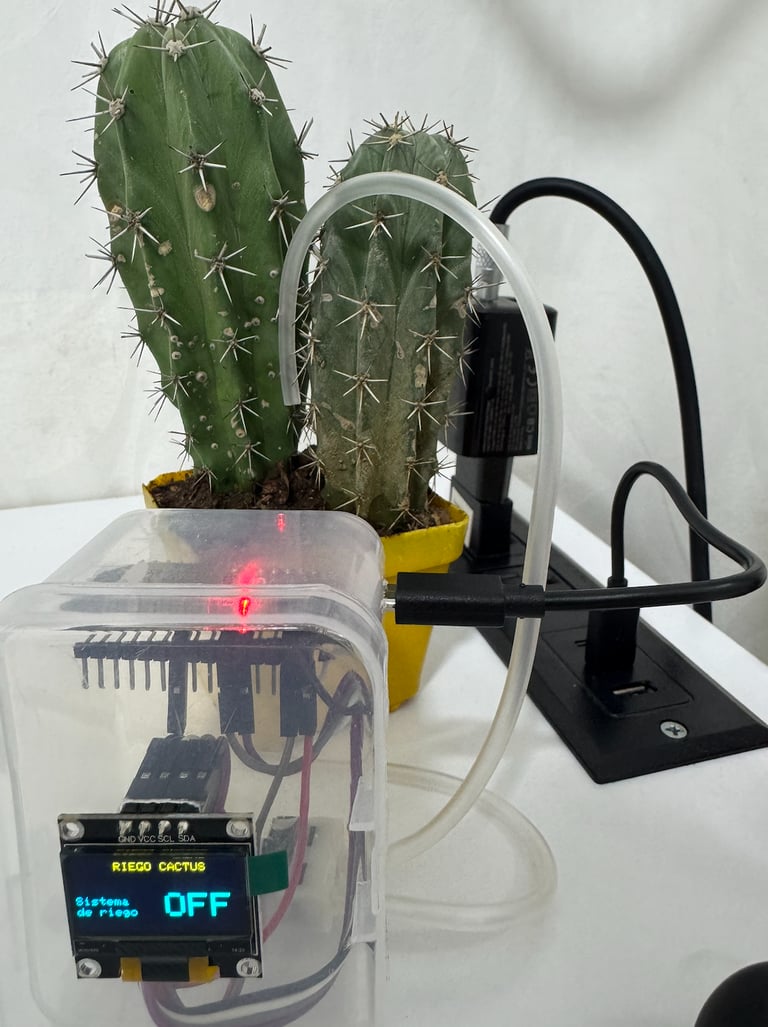

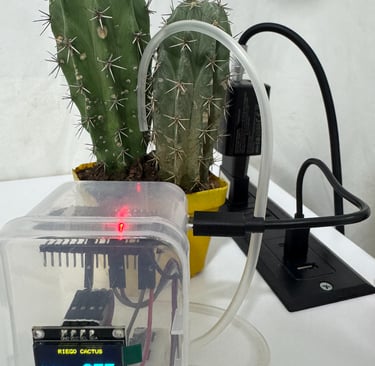

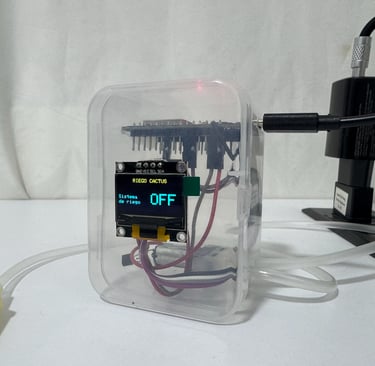

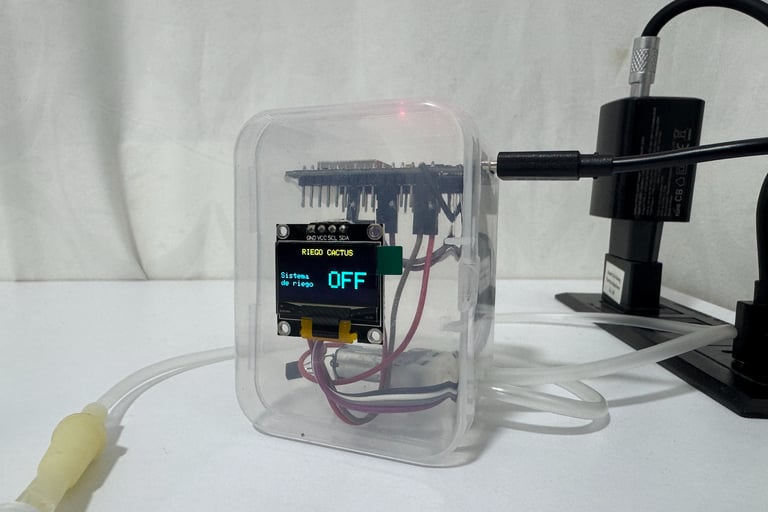

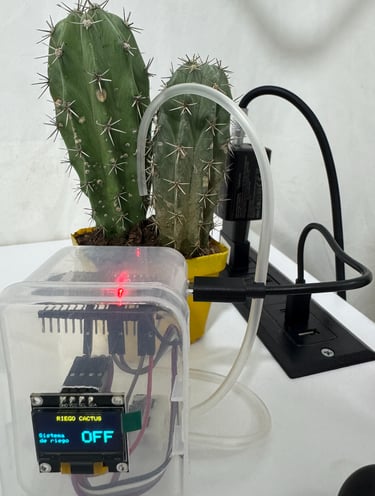

Así puedes hacer tu propio sistema de riego automático.

Este proyecto consiste en el desarrollo de un sistema de riego automático inteligente basado en ESP32, diseñado para controlar el suministro de agua en plantas, jardines o pequeños cultivos de forma eficiente y automatizada. La idea principal es utilizar la conectividad del ESP32 para crear un sistema que pueda programar y controlar los tiempos de riego sin necesidad de intervención manual constante.

El sistema permite activar o desactivar una electrobomba o válvula de agua según horarios definidos o mediante control remoto a través de la red. Gracias a la conexión WiFi, el dispositivo puede comunicarse mediante MQTT, lo que permite integrarlo fácilmente con plataformas de automatización del hogar como Home Assistant u otros sistemas de monitoreo. Una de las ventajas de este proyecto es su flexibilidad, ya que el usuario puede configurar los horarios de riego, modificar los tiempos de funcionamiento y supervisar el estado del sistema desde una interfaz de control. Esto permite optimizar el uso del agua y asegurar que las plantas reciban la cantidad adecuada de riego en el momento correcto.

Además, el proyecto está pensado para ser fácil de replicar y modificar, utilizando componentes accesibles y un código claro que puede adaptarse a diferentes necesidades. De esta forma, cualquier persona interesada en la electrónica, la automatización o la domótica puede implementar su propio sistema de riego inteligente de manera sencilla.

Aquí te explico las conexiones y materiales utilizados:

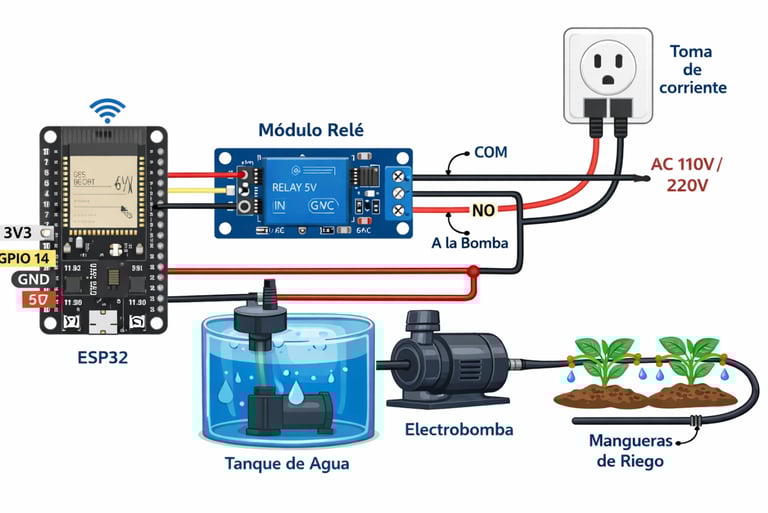

El sistema de riego está basado en un ESP32, el cual se encarga de controlar la activación de una electrobomba o válvula de agua mediante un módulo relé. El ESP32 funciona como el cerebro del sistema, gestionando la conexión WiFi, la comunicación mediante MQTT y la lógica de control del riego. El módulo relé actúa como un interruptor electrónico que permite al ESP32 encender o apagar la bomba de agua sin que la corriente de la bomba pase directamente por la placa. Para ello, el pin de control del relé se conecta a uno de los GPIO digitales del ESP32, permitiendo activar o desactivar el relé mediante el programa. El relé se alimenta con 5V y GND, que pueden provenir del mismo ESP32 o de una fuente externa dependiendo del módulo utilizado. Cuando el ESP32 envía una señal al pin de control, el relé cambia de estado y permite el paso de corriente hacia la electrobomba.

En este proyecto el ESP32 controla una mini bomba de agua de 5V utilizando un transistor 2N2222A, que funciona como un interruptor electrónico para manejar la corriente de la bomba sin sobrecargar los pines del microcontrolador. El pin GPIO 33 del ESP32 se conecta a la base del transistor 2N2222A. Cuando el ESP32 envía una señal lógica (HIGH), el transistor entra en conducción y permite el paso de corriente entre el colector y el emisor, activando la bomba. La mini bomba de 5V se conecta a la fuente de alimentación de la siguiente manera, el cable positivo de la bomba se conecta al 5V de la fuente de alimentación, el cable negativo de la bomba se conecta al colector del transistor, el emisor del transistor se conecta a GND.

Para proteger el circuito de los picos de voltaje generados cuando el motor de la bomba se apaga, se coloca un diodo 1N4001 en paralelo con la bomba. El cátodo del diodo se conecta al lado positivo de la bomba y el ánodo al lado negativo. Este diodo actúa como protección contra el llamado voltaje inverso o back EMF generado por motores.

Finalmente, es importante que el GND del ESP32 y el GND de la fuente de 5V estén conectados en común, para que el circuito funcione correctamente.

Materiales utilizados

• ESP32

• Mini bomba de agua 5V DC

• Transistor 2N2222A (NPN)

• Diodo 1N4001

• Cables jumper

• Manguera de succión

• Manguera de descarga

• Fuente de alimentación 5V

• Carcasa plástica para proteger el circuito

Este conjunto de componentes permite construir un sistema de riego automático sencillo, económico y fácilmente ampliable.

La lógica del sistema de riego se basa en el control de una electrobomba mediante un ESP32 conectado a la red WiFi. El ESP32 se conecta al router y establece comunicación con el broker MQTT o sistema de automatización, desde donde puede recibir órdenes para activar o desactivar el riego. Cuando el sistema detecta que es la hora programada de riego o recibe un comando de encendido, el ESP32 activa un GPIO que envía una señal al módulo relé. El relé cierra el circuito eléctrico y permite que la corriente llegue a la bomba de agua. Cuando finaliza el tiempo programado, el ESP32 desactiva el relé y la bomba se apaga.

El desarrollo de este sistema de riego automático demuestra cómo la tecnología puede integrarse de forma sencilla en la vida diaria para resolver necesidades reales. Utilizando una plataforma accesible como el ESP32, es posible crear soluciones inteligentes que ayudan a optimizar tareas cotidianas, como el cuidado de plantas, jardines o pequeños cultivos. Este tipo de proyectos no solo facilita la automatización del riego, sino que también permite gestionar el uso del agua de una manera más eficiente y responsable.

Uno de los aspectos más importantes de este proyecto es su aporte al cuidado del medio ambiente. El agua es un recurso cada vez más valioso, y sistemas como este permiten evitar desperdicios al controlar con precisión cuándo y cuánto regar. Al programar los tiempos de riego o integrarlo con plataformas de automatización del hogar, se puede asegurar que las plantas reciban solo el agua necesaria, reduciendo el consumo innecesario y promoviendo prácticas más sostenibles.

Además, este proyecto tiene un gran valor en el ámbito educativo. Al ser un sistema construido con componentes relativamente económicos y ampliamente disponibles, se convierte en una excelente herramienta de aprendizaje para estudiantes, aficionados a la electrónica, makers y desarrolladores. A través de su implementación se pueden comprender conceptos clave como programación de microcontroladores, control de relés, comunicación WiFi, uso de protocolos como MQTT e integración con sistemas de automatización del hogar.

Otro punto importante es el potencial de expansión que ofrece este tipo de solución. El sistema puede evolucionar fácilmente agregando sensores de humedad del suelo, sensores de lluvia, monitoreo remoto, notificaciones o incluso inteligencia para adaptar el riego según las condiciones ambientales. Esto abre la puerta a proyectos más avanzados relacionados con la agricultura inteligente, la domótica y el Internet de las Cosas (IoT).

En definitiva, este proyecto demuestra que con creatividad, conocimientos básicos de electrónica y programación, es posible desarrollar soluciones tecnológicas útiles, sostenibles y educativas. Además, inspira a seguir explorando nuevas ideas que combinen tecnología y cuidado del entorno para construir un futuro más eficiente y responsable.

Construye tu propio sistema de medición de PH y Temperatura con Arduino.

Paso 1: Elige un tema interesante:

Quiero hacer algo para medir el nivel de acido en las bebidas caseras.

Genial: Hay que determinar los componentes principales que necesitaremos, para este caso un microcontrolador, un sensor y una pantalla para ver el valor de acides que medirá nuestro sistema, hacemos una consulta en el mercado para elegir calidad - precio y luego con base en la ficha tenica de cada componente hacemos un diagrama de conecciones para poder planear y anticiparnos a las dificultades futuras de nuestro proyecto:

Listo lo tenemos, ahora que estan todos los componentes ¿que debemos hacer?.

Muy Bien, Vamos con el Paso 2: Tenemos que decirle o darle instrucciones a nuestro microcontrolador, y esto lo conseguimos haciendo un codigo de programacion sencillo, como hemos elegido un modulo arduino, utilizaremos su plataforma ID ARDUINO, debemos inicialmente ingresar librerias y luego declarar cada pin que señalamos en nuestro plano de conexiones, por ultimo un Void Loop, donde almacenaremos la función para leer o medir el potencial de hidrogeno o nivel de acidez usando nuestro sensor de Ph.

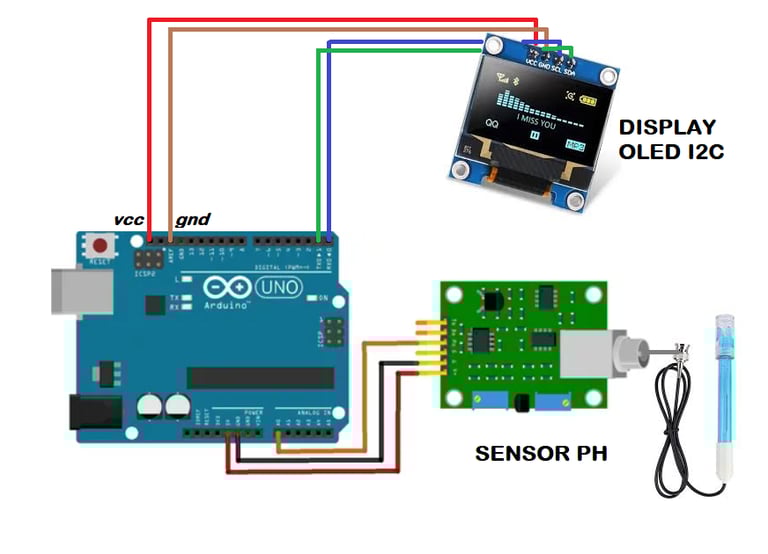

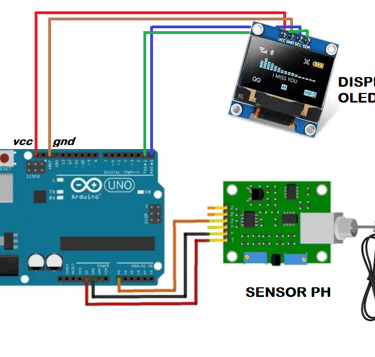

Asegura las conexiones asi:

[SENSOR PH PH‑4502C]

VCC ───► 5V

GND ───► GND

AOUT ──► A0

[DISPLAY I2C]

VCC ───► 5V

GND ───► GND

SDA ───► Pin 20

SCL ───► Pin 21

[ARDUINO MEGA]

A0 ◄── AOUT del sensor de pH

5V ───► VCC de sensor y display

GND ───► GND comunes

SDA (20) ──► SDA del display

SCL (21) ──► SCL del display

MATERIALES:

• - ARDUINO MEGA 2560

• - Display OLED i2c

• - Sensor Ph PH‑4502C

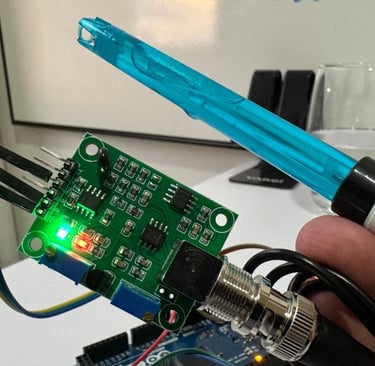

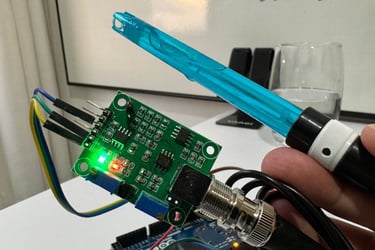

Sensor Ph PH‑4502C

El sensor de pH PH-4502C con sonda E201-BNC es un módulo analógico diseñado para medir el nivel de acidez o alcalinidad de soluciones líquidas en un rango de 0 a 14 pH. Es ampliamente utilizado en aplicaciones como hidroponía, acuarios, laboratorios educativos, proyectos de electrónica y control de calidad de agua. El módulo incluye un potenciómetro para calibrar la señal de salida y adaptarla al rango de entrada analógica de microcontroladores como Arduino. La sonda E201, conectada mediante conector BNC, es un electrodo de vidrio sensible al pH, con cable de aproximadamente 70 cm, y funciona en un rango de temperatura de 0 a 80 °C. El sensor entrega una señal analógica proporcional al valor de pH, que puede ser interpretada y convertida a un valor numérico mediante una fórmula matemática en el código del microcontrolador. Requiere alimentación de 5V DC y consume una corriente entre 5 y 10 mA. Para obtener lecturas precisas, es recomendable calibrar el sistema con soluciones buffer estándar (pH 4.0, 7.0 y 10.0) y enjuagar la sonda con agua destilada después de cada uso. Este módulo es una solución económica y funcional para la medición de pH en proyectos de monitoreo de líquidos.

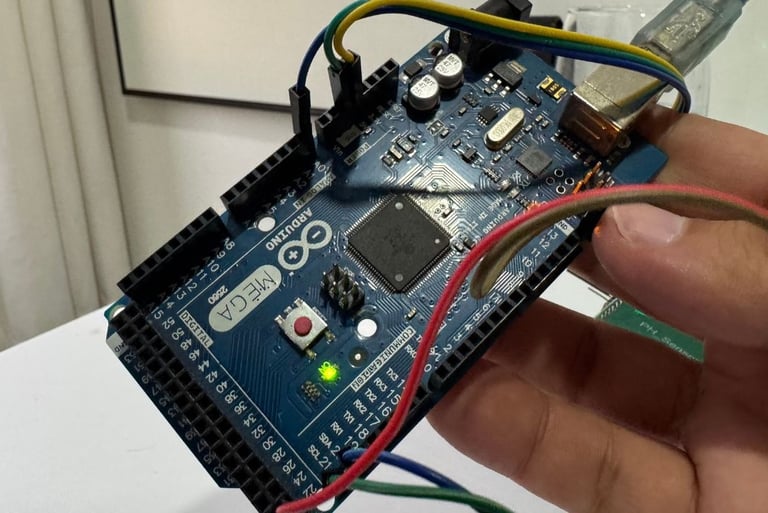

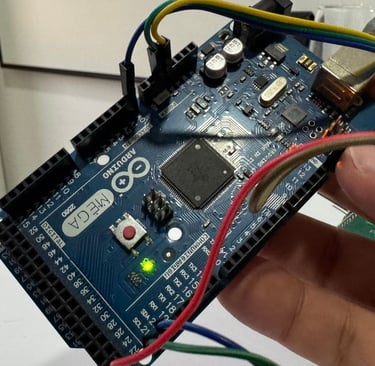

ARDUINO MEGA 2560

El Arduino Mega 2560 es una placa de desarrollo basada en el microcontrolador ATmega2560, diseñada para proyectos electrónicos de mayor complejidad que requieren múltiples conexiones simultáneas. Cuenta con 54 pines digitales de entrada/salida (de los cuales 15 pueden usarse como salidas PWM), 16 entradas analógicas, 4 puertos de comunicación serial (UART), y un cristal oscilador de 16 MHz. Se alimenta mediante conexión USB o fuente externa de 7 a 12 V, y posee una memoria flash de 256 KB, SRAM de 8 KB y EEPROM de 4 KB, lo que le permite ejecutar programas más grandes y manejar múltiples procesos a la vez. El Mega 2560 es ideal para aplicaciones que requieren múltiples sensores, módulos o actuadores, como sistemas domóticos, robots, impresoras 3D y automatización industrial. Es compatible con la mayoría de los shields diseñados para Arduino Uno, aunque por su tamaño y cantidad de pines, algunos deben adaptarse. Se programa a través del entorno de desarrollo Arduino IDE mediante un cable USB tipo B. Su versatilidad, capacidad de expansión y comunidad de soporte lo convierten en una excelente herramienta para estudiantes, desarrolladores y aficionados que necesitan mayor potencia y conectividad en sus proyectos electrónicos.

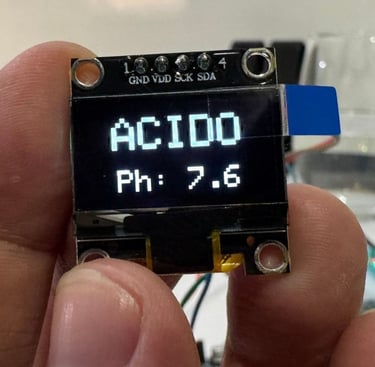

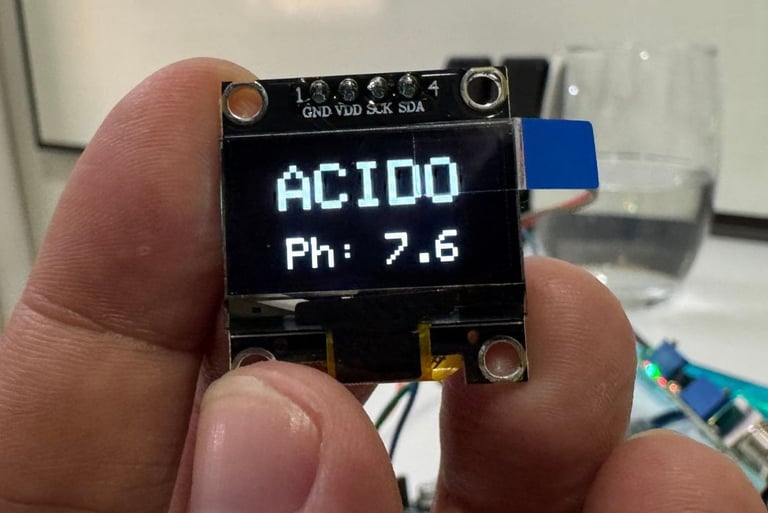

Display OLED i2c

El display OLED I2C es una pantalla compacta y eficiente que utiliza tecnología de diodos orgánicos emisores de luz (OLED) y se comunica mediante el protocolo I2C, lo que permite conectarlo con solo cuatro pines: VCC, GND, SDA y SCL. Generalmente tiene una resolución de 128x64 o 128x32 píxeles, y no requiere retroiluminación, lo que reduce el consumo de energía. Su alto contraste y visibilidad lo hacen ideal para mostrar texto, gráficos o datos de sensores en proyectos con microcontroladores como Arduino. Es compatible con librerías como Adafruit SSD1306 y U8g2, facilitando su integración y programación en aplicaciones electrónicas.

Listo ya tengo el codigo de programación, ahora ¿que debo hacer para pasarlo al microcontrolador?

Para cargar un código desde tu PC al Arduino Mega, sigue estos pasos: conecta el Mega al PC usando un cable USB. Abre el Arduino IDE, selecciona "Herramientas > Placa > Arduino Mega or Mega 2560" y elige el procesador "ATmega2560". Luego ve a "Herramientas > Puerto" y selecciona el puerto COM correspondiente al Mega. Abre o pega tu código en el editor. Haz clic en el botón "Verificar" (✓) para compilarlo y luego en "Subir" (→) para transferirlo al Arduino. Espera a que diga "Subida completada". El Arduino ejecutará automáticamente el código cargado.

Un medidor de pH y temperatura construido con Arduino es un excelente proyecto escolar porque combina aprendizaje práctico de ciencia, tecnología y programación en un solo sistema funcional. El pH es una medida que indica si una sustancia es ácida, neutra o alcalina, y es un parámetro muy importante en áreas como la agricultura, la acuicultura, el tratamiento de agua y los estudios ambientales. Conocer el pH del agua o de una solución permite tomar decisiones adecuadas para cuidar plantas, peces o incluso para analizar la calidad del agua.

La temperatura también es un factor fundamental, ya que muchos procesos químicos y biológicos dependen de ella. En el caso del agua, la temperatura puede afectar el crecimiento de organismos, la solubilidad de ciertos minerales y el comportamiento del pH. Por esta razón, medir ambos parámetros al mismo tiempo permite tener una visión más completa del estado de una solución.

Este proyecto es valioso en el entorno educativo porque permite aplicar conceptos de electrónica, programación y medición científica. Los estudiantes aprenden a conectar sensores, interpretar datos y visualizar resultados en tiempo real. Además, fomenta habilidades como la resolución de problemas, el pensamiento lógico y la experimentación. Al final, no solo se construye un dispositivo útil, sino que también se comprende cómo la tecnología puede ayudar a monitorear y cuidar el medio ambiente.

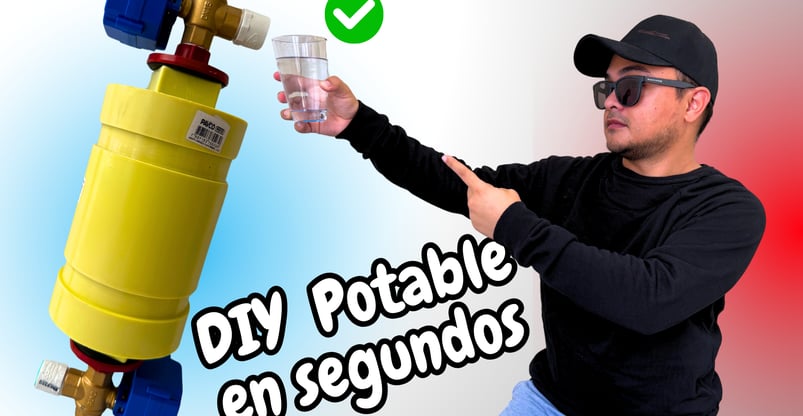

PROYECTO FILTRO DE AGUA POTABLE

MÁS INFORMACIÓN AQUI

Aqui te enseñare a construir tu propio filtro de agua potable casero, si utilizas materiales de PVC que permitan poner en su interior un filtro multietapa, normalmente estos filtros ya están en el mercado y los hay de diferentes capas de filtración:

- CARBON ACTIVADO

- ARENA

- GRAVILLA

- ANTRASITA

- ZEOLITAS

Sin embargo, por lo generar se requiere cambiar el lecho con cierta frecuencia, es por ello que en este proyecto hemos decidido construir o incorporar un sistema que realice este mantenimiento de forma automática y para ello te enseño como puedes emplear dos válvulas motorizadas de tres (3) vías para lograr que el filtro se retrolave con cierta frecuencia o periodicidad, estas válvulas las puedes conseguir fácilmente en el mercado.

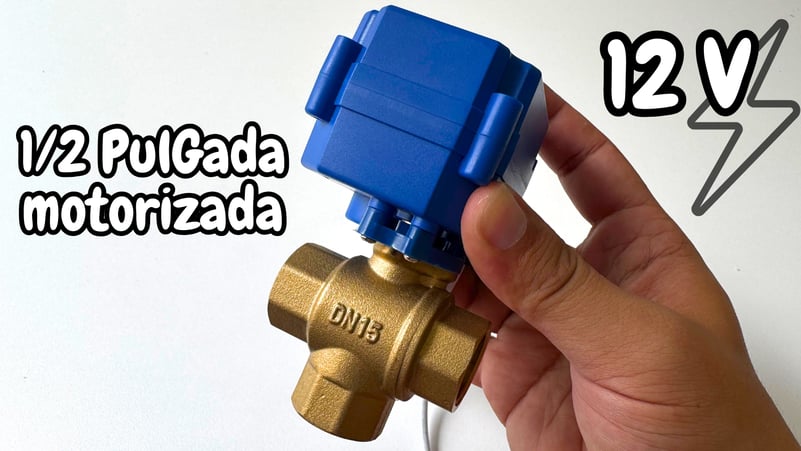

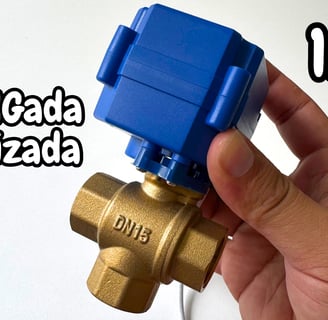

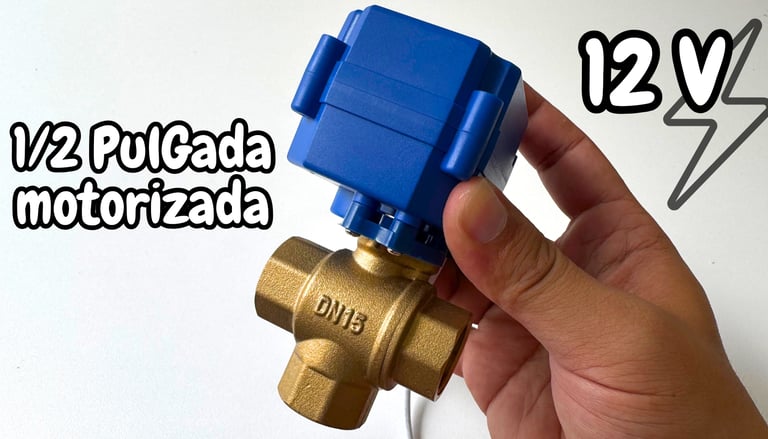

¿CÓMO FUNCIONA LA VALVULA TRES VIAS?

Las válvulas de 3 vías son están diseñados para regular o controlar el caudal de un fluido por lo general con poca turbulencia en sistemas de tuberías, mediante la selección de una de las tres rutas posibles se puede cambiar la dirección del flujo con solo cambiar de posición el vástago de la válvula. Comúnmente son utilizadas como reguladoras de temperatura o para cambiar el sentido o dirección de caudales hacia distintos destinos, en este caso las utilizaremos para generar un cambio de fluido a través del filtro para realizar un retrolavado que remueva la suciedad que a retirado el filtro de agua potable durante su operación.

¿CÓMO HACER LA ELECTRONICA?

La parte electrónica en realidad es muy sencilla, utilizaremos un display OLED para visualizar el estado del filtro y un par de botones para alinear el filtro y otro para el mantenimiento automático del filtro, como microcontrolador utilizaremos el chip ESP32 que es muy versátil y tiene la cantidad de pines necesarios para el proyecto. Integraremos cuatro RELES para hacer dos puentes H, esto con el fin de cambiar la polaridad de cada válvula motorizada y poder hacer que se de un flujo inverso a través del filtro para retirar toda la suciedad retenida, disminuyendo la frecuencia del mantenimiento.

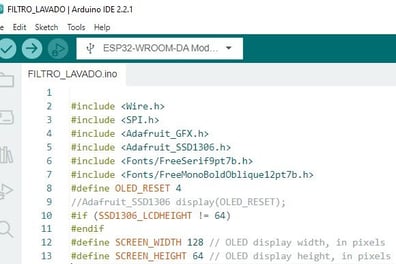

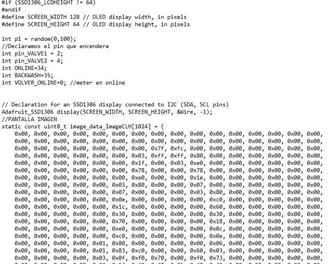

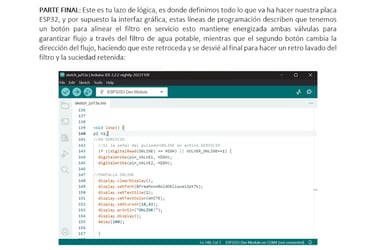

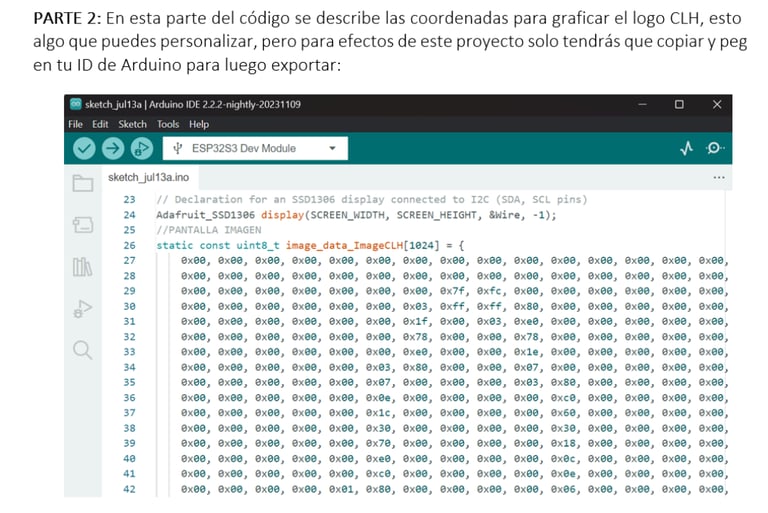

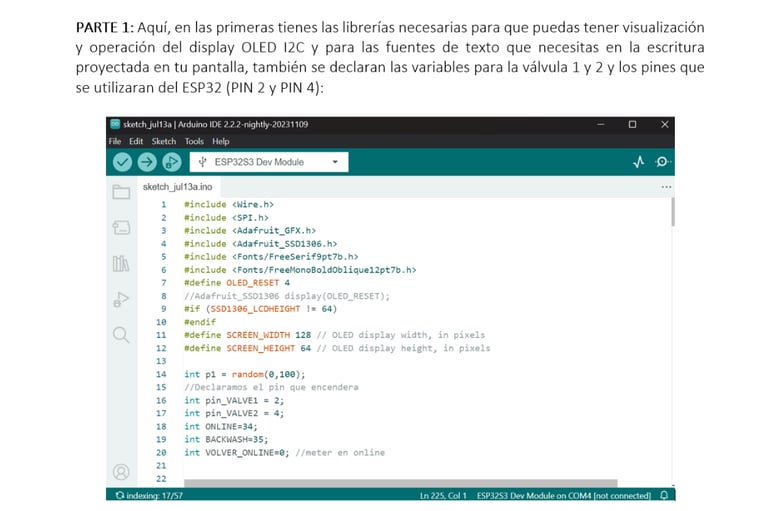

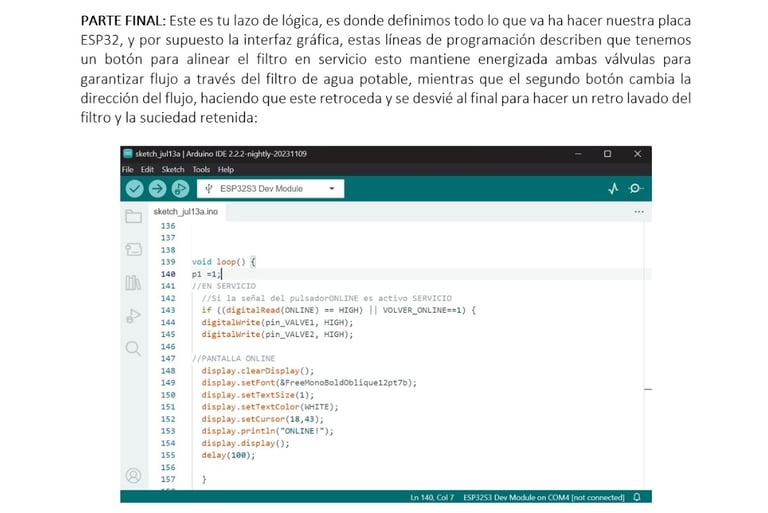

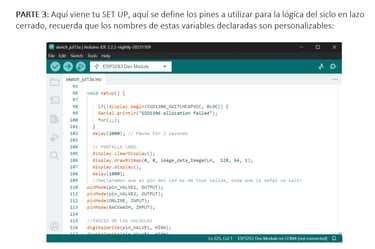

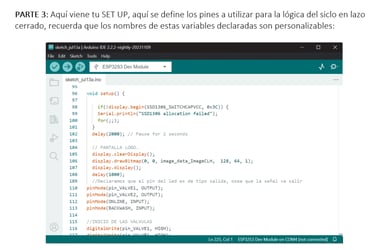

En cuanto al codigo de programación, aca te dejo una muestra, pero debes descargarlo completo en la sección de descargas de esta pagina web:

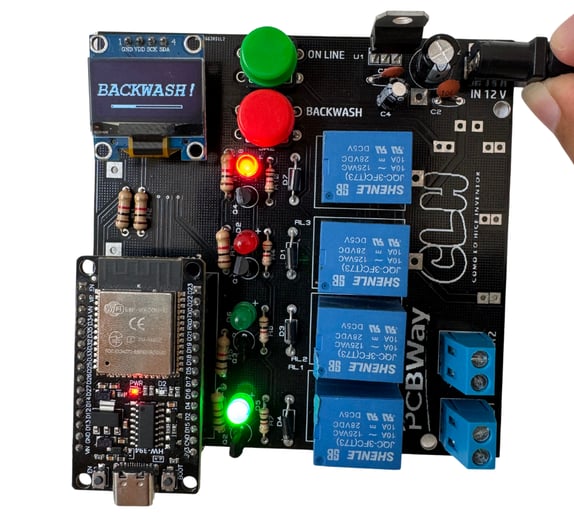

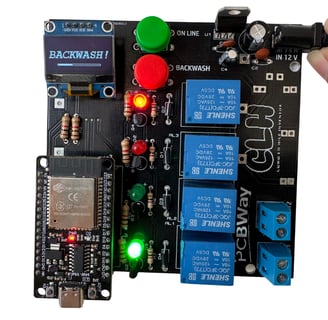

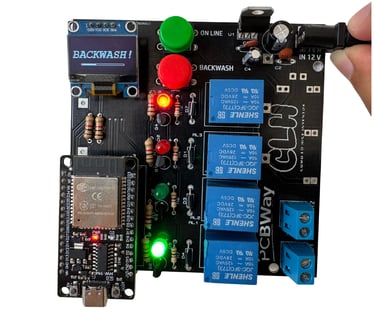

¿CÓMO DISEÑAR LA TARJETA?

El diseño es muy simple, más de lo que parece. Lo primero que debes hacer es definir y organizar las ideas, responder a la pregunta, ¿Qué quiero que haga mi circuito? Entonces sabremos que elemento debemos utilizar para este caso:

- 4 Transistores

- 10 Resistencias de 1K

- 4 Reles

- 4 LEDs

- Pantalla OLED

- ESP32 Microcontroller

- 2 Pulsadores

- 4 Diodos 2N2222

- 2 Capacitores Electrolíticos

- 2 Capacitores Cerámicos

- JAC 12 V

- Regulador de 12V a 5V

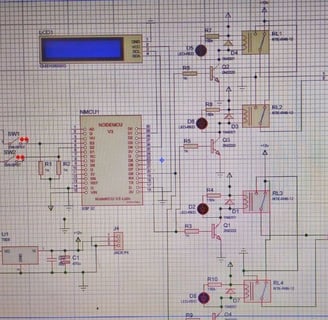

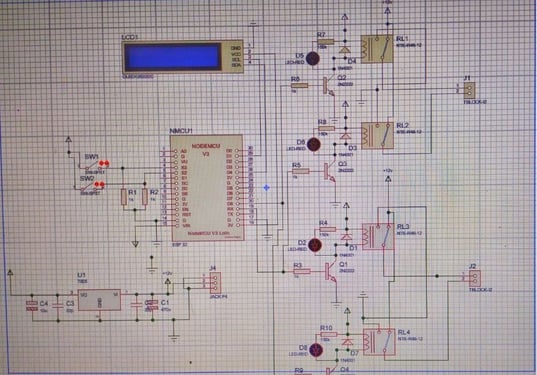

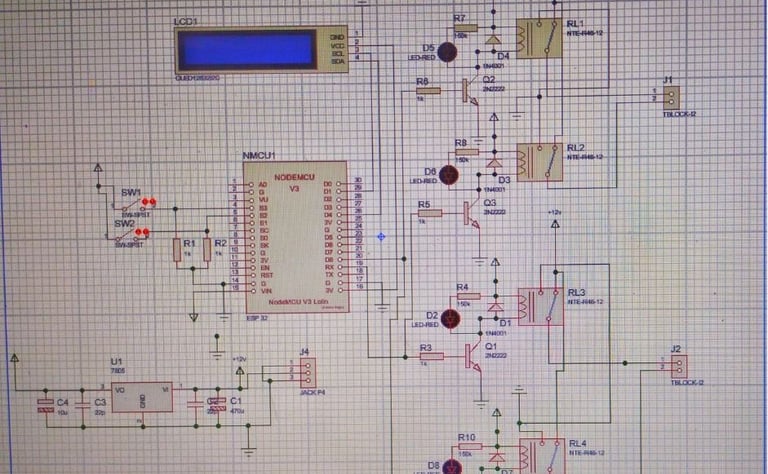

UTILIZA PROTEUS: El diseño debemos simularlo inicialmente para evitar errores y para ello te puedes apoyar con el programa PROTEUS, allí en contratas la mayor parte de los componentes electrónicos que utilizaras en este proyecto, además podrás simular el circuito y encontrar falla para corregir de inmediato.

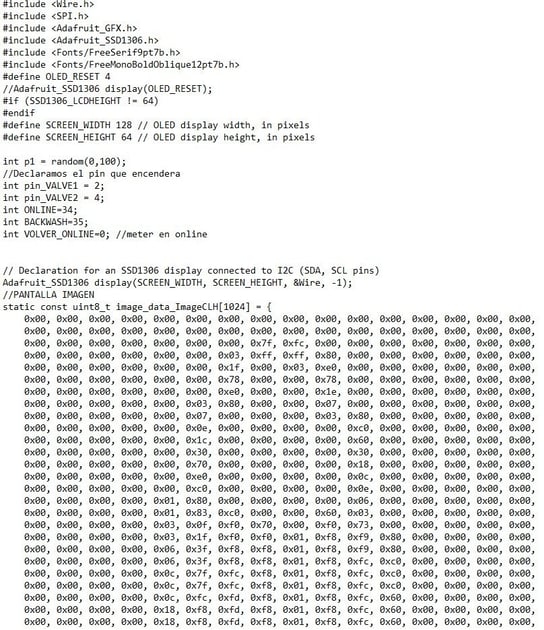

CODE C++ De la placa PCB:

PRUEBAS FUNCIONALES DEL FILTRO

¿ Por qué deberias aprender Electrónica?

La electrónica está en el corazón de nuestra vida moderna. Desde el teléfono móvil en el bolsillo hasta los sistemas de control de una planta de energía renovable, la electrónica permite el funcionamiento de casi todos los dispositivos y sistemas que usamos a diario. Pero más allá de su impacto tecnológico, la electrónica tiene un papel cada vez más relevante en el desarrollo sostenible y en la construcción de un futuro más equitativo y resiliente. Aprender electrónica ya no es solo para ingenieros o técnicos, sino una habilidad clave para afrontar los retos del siglo XXI. Aprender electrónica es importante porque desarrolla habilidades de pensamiento crítico y resolución de problemas, permite comprender cómo funcionan los dispositivos tecnológicos que usamos a diario, y despierta la creatividad aplicada al diseñar soluciones técnicas. Al enfrentarse a un circuito, el aprendiz debe pensar de forma lógica, identificar errores, interpretar diagramas y aplicar principios científicos. Estas habilidades son esenciales no solo en el ámbito técnico, sino también en la vida cotidiana y en cualquier profesión orientada a la innovación. Además, la electrónica es la puerta de entrada al mundo digital: es la base de la computación, la robótica, la programación de microcontroladores y el internet de las cosas. A través del aprendizaje electrónico, es posible acceder al diseño de sistemas inteligentes y conectados, lo cual tiene una demanda creciente en la industria y la educación.

Por otro lado, la electrónica impulsa la empleabilidad y el emprendimiento. Una persona con conocimientos básicos puede reparar dispositivos, crear productos tecnológicos, automatizar procesos en su comunidad o diseñar soluciones de bajo costo para problemas cotidianos. En contextos rurales o con acceso limitado a servicios técnicos, esto es una ventaja transformadora. Además, con el auge del movimiento maker y el acceso a plataformas educativas gratuitas, aprender electrónica está más al alcance que nunca.

Los Objetivos de Desarrollo Sostenible (ODS), establecidos por la ONU en 2015, son una agenda global con 17 metas que buscan erradicar la pobreza, proteger el planeta y asegurar la prosperidad para todos al 2030. Aunque muchas veces se piensa que estos objetivos deben ser alcanzados por gobiernos y grandes corporaciones, la realidad es que también pueden ser promovidos desde el nivel local, comunitario e individual. En este sentido, la electrónica juega un papel clave como herramienta para desarrollar soluciones innovadoras, sostenibles y accesibles.

La relación entre la electrónica y los ODS es profunda y concreta. Por ejemplo, en el caso del ODS 7, sobre energía asequible y no contaminante, la electrónica es esencial para el diseño y la implementación de sistemas de energía renovable, como paneles solares con controladores inteligentes, inversores caseros o microredes de energía local. Con conocimientos electrónicos, una comunidad puede implementar su propio sistema de electrificación sostenible. Respecto al ODS 4, centrado en la educación de calidad, enseñar electrónica con métodos prácticos estimula el aprendizaje de ciencia y tecnología de forma inclusiva y motivadora. La electrónica puede integrarse a los currículos escolares y convertirse en una vía efectiva para enseñar matemáticas, física y lógica.

En el ámbito del ODS 11, sobre ciudades sostenibles, la electrónica permite crear soluciones para automatizar el alumbrado público, controlar la calidad del aire, gestionar el riego de áreas verdes o desarrollar alarmas comunitarias. A través de sensores y controladores, se pueden diseñar sistemas que mejoren la calidad de vida urbana. Para el ODS 6, que trata sobre agua limpia y saneamiento, la electrónica permite desarrollar sistemas de detección de fugas, monitoreo de tanques, control de bombas de agua o purificación automática en pequeñas comunidades. Estas soluciones no dependen de grandes inversiones, sino del conocimiento técnico y el compromiso local.

También está el ODS 9, que promueve la industria, la innovación y la infraestructura. El conocimiento en electrónica permite desarrollar tecnologías locales, fomentar el emprendimiento y fortalecer cadenas productivas regionales. En países en desarrollo, esto puede traducirse en pequeños talleres de reparación, diseño de dispositivos médicos o herramientas agrícolas electrónicas. En cuanto al ODS 12, relacionado con producción y consumo responsables, la electrónica aporta al reciclaje tecnológico, la reparación de dispositivos y la reutilización de componentes. Aprender electrónica favorece una cultura del “hazlo tú mismo”, de la reutilización y del alargamiento de la vida útil de los productos.

Existen múltiples casos reales en los que la electrónica ha empoderado comunidades. Estudiantes que construyen estaciones meteorológicas de bajo costo para monitorear sus cultivos, jóvenes que diseñan sistemas de riego automático con Arduino, talleres de mujeres que aprenden a reparar electrodomésticos o proyectos escolares que recuperan basura electrónica para crear robots. Todo esto demuestra que la electrónica no es solo una disciplina técnica, sino una vía de transformación social.

Comenzar a aprender electrónica es más accesible que nunca. Existen kits como Arduino, plataformas como YouTube o sitios especializados como comolohiceinventor.com.co que permiten seguir guías paso a paso para construir soluciones reales. No se necesita tener laboratorios sofisticados, basta con motivación, componentes básicos y una comunidad de aprendizaje. El error no es un obstáculo, sino parte del proceso.

En conclusión, aprender electrónica hoy es más que una habilidad técnica: es una forma de entender el mundo, de participar en su transformación y de contribuir a los grandes objetivos de sostenibilidad del planeta. Su integración con los ODS convierte a la electrónica en una disciplina con propósito, capaz de conectar tecnología con justicia social y medio ambiente. En un mundo que necesita soluciones creativas, accesibles y escalables, formar nuevas generaciones con conocimientos electrónicos básicos no es opcional: es una necesidad urgente. Y cuanto antes empecemos, más preparados estaremos para construir el futuro que soñamos.
